碎石皮帶輸送機

來源：皮帶輸送機作者：未知發布時間：2026-04-28 16:47:29

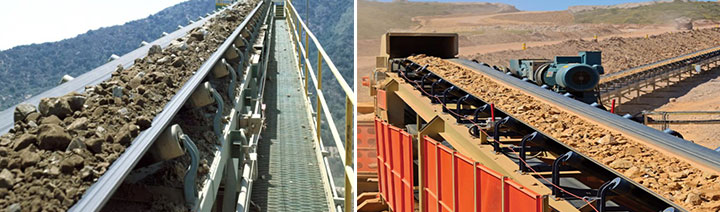

碎石皮帶輸送機是礦山和采石場用來搬運石料的輸送設備。從爆破石料進入顎式破碎機開始，經過反擊破和振動篩，至成品料堆存放為止，石料在各設備之間的轉運工作由碎石皮帶輸送機完成。碎石皮帶輸送機的帶寬在500mm-1600mm之間，輸送距離在10m-50m左右，根據帶寬和輸送距離等因素的不同，機器的輸送量在40-1080t/h。碎石皮帶輸送機在采石場運行中起到了及時中轉碎石的作用，皮帶一旦停機，破碎機出料口下方在短時間內便會形成積料，需要人工進行清理。

碎石皮帶輸送機結構

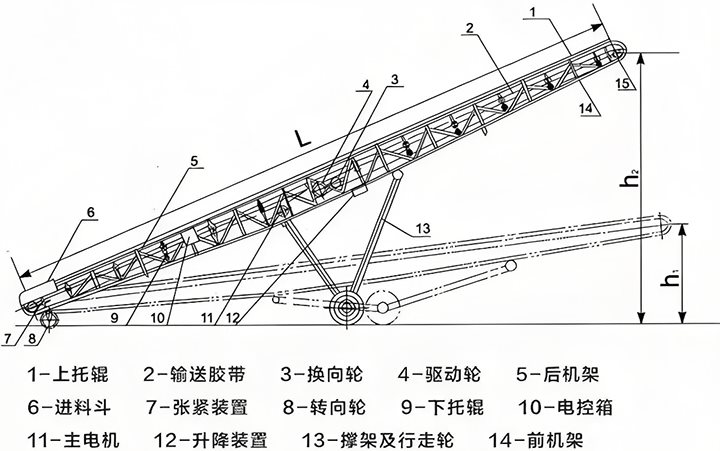

碎石皮帶輸送機由輸送帶、托輥、滾筒、機架、驅動裝置等主要的配件組成。輸送帶采用橡膠內襯鋼絲繩或尼龍帆布的結構，厚度較大，能夠承受石料的沖擊和摩擦。在碎石工況中選用較多的是EP200或EP300帆布帶，覆蓋膠厚度不低于15毫米。托輥成排布置在輸送帶下方，起到承托作用，防止輸送帶因重力下沉。滾筒分為主動滾筒和從動滾筒，電機帶動主動滾筒旋轉，驅動輸送帶循環運行。機架由焊接鋼結構組成，為整個系統提供支撐。

碎石皮帶輸送機的類型

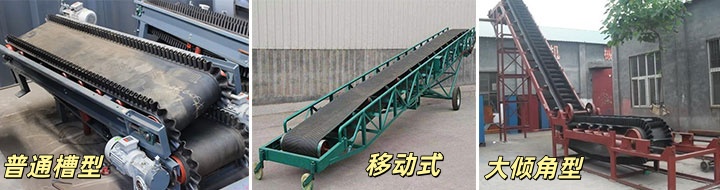

碎石皮帶輸送機按照結構的不同可以分為普通槽型、大傾角輸送帶和移動式輸送機等三種常見的類型，這三種類型在選擇的時候可以結合碎石的特性、場景等因素進行選擇。

普通槽型是常用的一種類型。輸送帶在托輥組的擠壓下形成槽形截面，碎石不易從兩側滾落。這種類型適合水平布置或坡度較小的場地，例如從破碎機下方將碎石送入振動篩。多數采石場采用的是這種槽型結構。當輸送坡度超過約20度時，普通槽型皮帶機的碎石滾落風險明顯上升，需考慮更換機型。

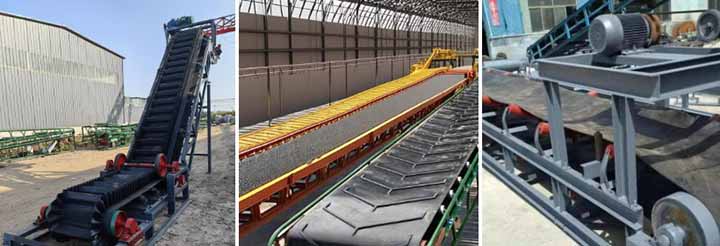

大傾角輸送帶配置了擋邊和隔板。普通帶式輸送機坡度超過18度時，碎石會向下滑落，而大傾角輸送帶的坡度可以達到40度。擋邊防止碎石從皮帶兩側掉落，隔板在皮帶上形成一個個小格，兜住石子防止下滑。這種類型適用于場地緊張的破碎站，例如在山體上開采時，平地面積不足，只能將輸送機架設在較陡的坡面上。

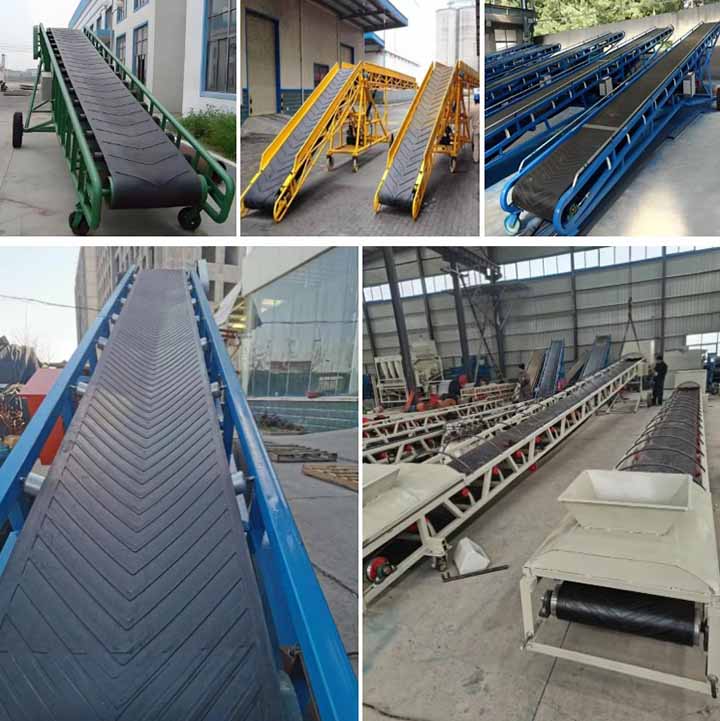

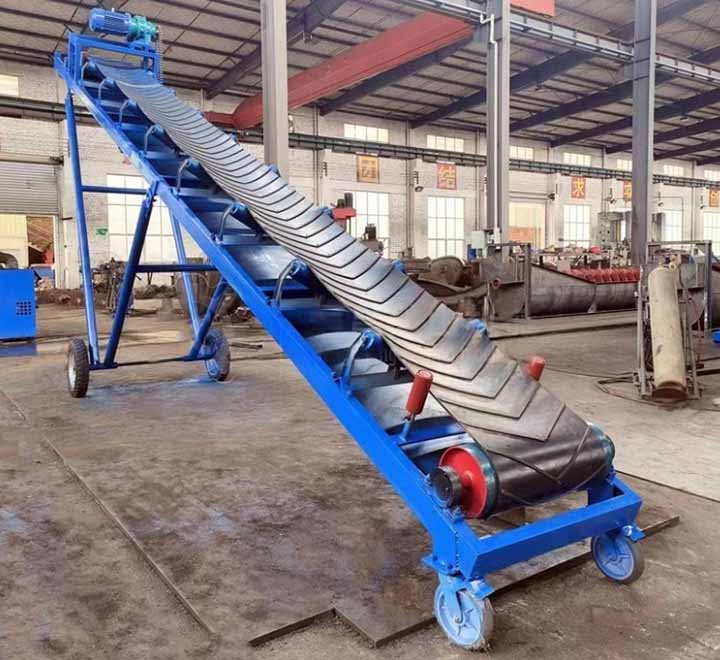

移動式輸送機底部安裝了行走輪。當某個料堆達到預定高度需要移位時，或者開采面向前推進后，整條生產線需要隨之移動時，移動式輸送機可以直接推到新位置。這種類型適合小型采石場或臨時性破碎項目，避免了每次更換作業地點都要重新澆筑混凝土基礎的麻煩。

下面是三種機型的參數表。

參數項目	普通槽型皮帶機	大傾角皮帶機	移動式皮帶機
帶寬范圍	500-1600mm	300-1400mm	400-1000mm
輸送長度	10-50m（可定制更長）	10-80m（垂直提升可達80m）	5-30m
輸送傾角	≤18°	0°-90°	0°-25°
帶速范圍	1.3-3.5m/s	0.6-4.0m/s	0.5-2.0m/s
電機功率	3-75kW	1.5-185kW	1.5-11kW
輸送量	40-1500t/h	15-794m³/h（約30-1500t/h）	80-440t/h
適用粒度	≤280mm	≤250-550mm	≤200mm

碎石皮帶輸送機有什么好處？

減少人工投入：沒有碎石皮帶輸送機時，采石場需要雇傭多名鏟車司機來回倒運碎石，燃油和人工開支累積下來不是小數目。安裝皮帶輸送機后，一條皮帶可以替代多臺鏟車和多名司機的工作量。

維持生產連續性：皮帶輸送機出現故障會導致整條破碎線堵料。選用厚覆蓋膠的輸送帶和重載型托輥后，碎石皮帶輸送機連續運行兩三年不發生重大故障是常見的情況。

改善堆料效果：碎石從皮帶末端拋落，一層一層自然堆積，料堆形狀規整、密度均勻。相比之下，自卸車直接傾倒的方式容易壓出深坑，料堆形狀也不規則，后續裝車時鏟斗的取料效率會受到影響。

如何避免皮帶撕裂和磨損？

皮帶撕裂是碎石皮帶輸送機嚴重的故障。當碎石從上方下料口砸下來時，如果混入一根鋼筋或一塊挖掘機斗齒，輸送帶會被當場劃開一條長口子。解決這個問題的方法有兩個：一是可以在下料點下方安裝緩沖床，碎石先落在緩沖條上再滑到輸送帶表面，沖擊力得到緩沖；二是在進料口前方安裝金屬探測器，檢測到鐵件后自動報警或剔除。

皮帶磨損是由碎石反復摩擦輸送帶表面造成。可以選用耐磨蓋膠輸送帶，其表面橡膠硬度較高，抵抗摩擦的能力更強?；蛘咴谙铝宵c的導料槽內壁鋪設耐磨陶瓷襯板，碎石先撞擊陶瓷襯板再落到輸送帶上，陶瓷襯板磨損到一定程度后單獨更換即可，成本低于更換整條輸送帶。皮帶跑偏也會加劇磨損。在輸送機適當位置安裝一組自動調心托輥，當輸送帶向一側偏移時，托輥會自動施加一個反向推力將其糾正，避免輸送帶邊緣與機架持續摩擦。

碎石皮帶輸送機案例

湖北某采石場地形陡峭，可用平地面積較小。破碎機架設在山腰，成品料堆規劃在山腳，上下落差接近30米。若采用普通槽型皮帶機，超過18度的坡度便會發生碎石滾落，無法滿足輸送要求。 后來選用一臺大傾角碎石皮帶輸送機，帶寬650毫米，擋邊高度120毫米，隔板間距250毫米。該設備從山腰破碎機出料口接料，以35度坡度向下輸送，總長度65米，時輸送量達到120噸。安裝時在下料點加裝了緩沖床，進料口前方設置了金屬探測器。 設備運行十個月后，客戶反饋輸送帶表面僅出現輕微磨痕，未發生撕裂或貫穿損傷。原先擔憂的大坡度無法輸送的問題得到解決，整條碎石線的石料轉運工作保持正常。

碎石皮帶輸送機通過皮帶輸送機電動滾筒、耐磨輸送帶等配件協同作用，使堅硬、塊狀的碎石既得到了好的運輸方案又得到了長時間的使用。在選擇的時候，如果場地坡度超過20度需要考慮大傾角機型；如果原料中可能混入鐵件，金屬探測器和緩沖床是值得加裝的配置；硬質碎石需要搭配耐磨蓋膠輸送帶和陶瓷襯板。通過合理的考慮可以使碎石的輸送得到進行，也增加了生產的效率。
